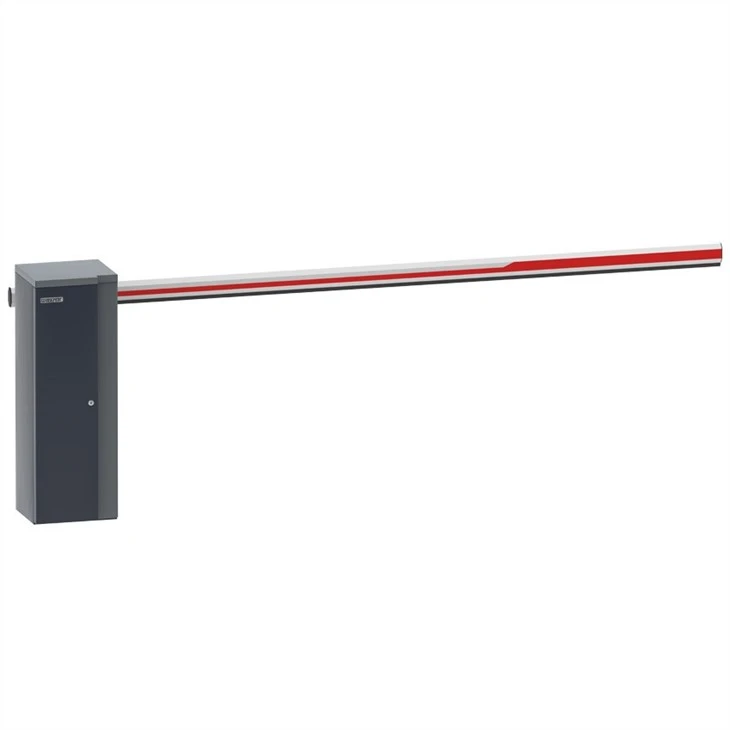

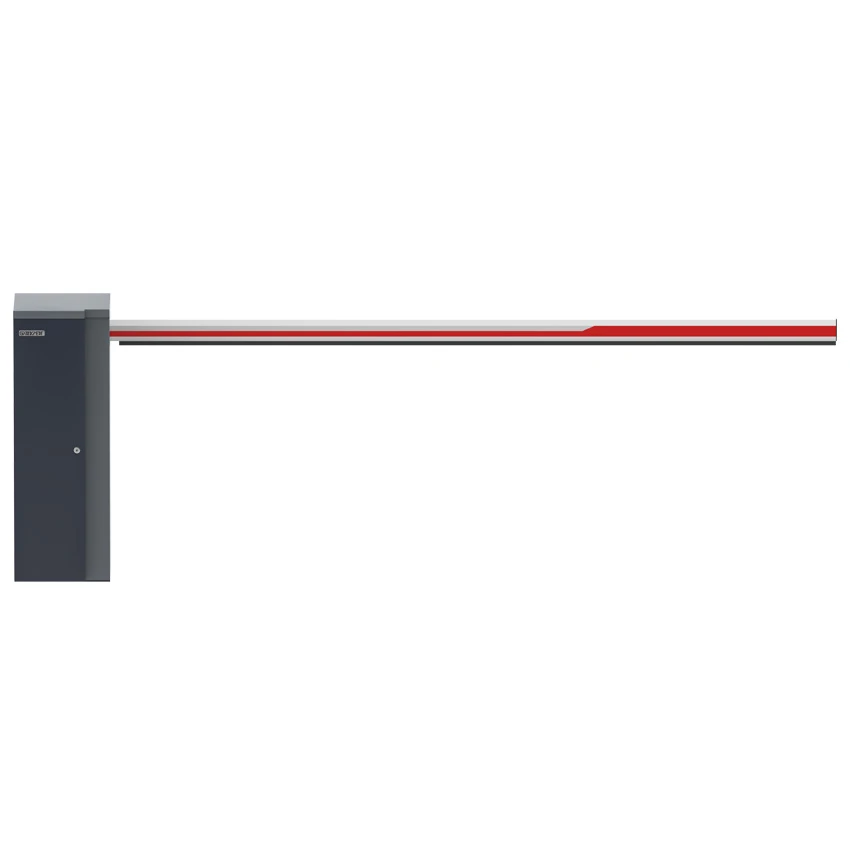

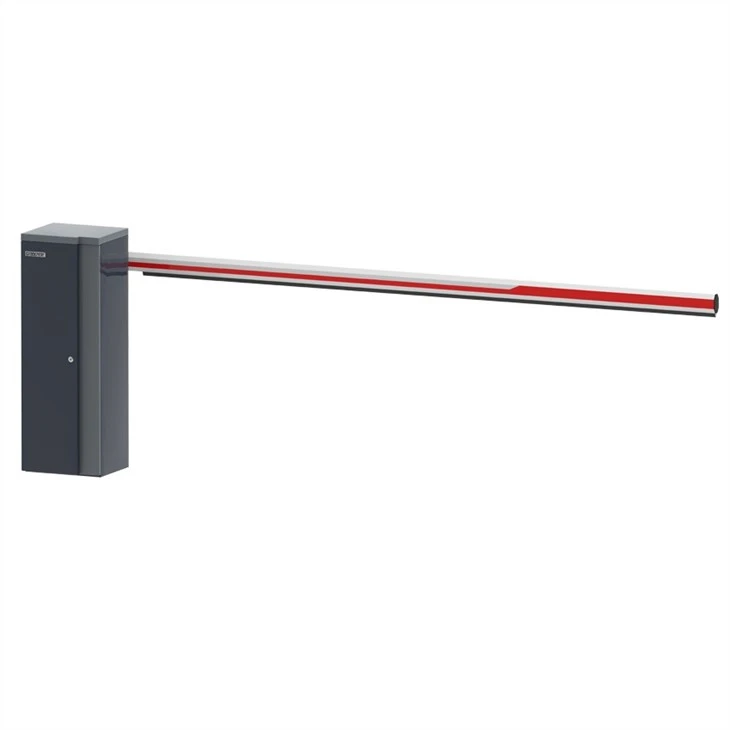

Sistem Kontrol Akses
Jika aksesori sistem kontrol akses yang Anda butuhkan tidak termasuk dalam daftar kemasan ini, silakan tinggalkan pesan ke layanan kami, kami akan memeriksa stok dan harga untuk Anda, dan membantu Anda melakukan pemesanan aksesori.
Instruksi Sistem Kontrol Akses (Disesuaikan)
Daftar Pengepakan
Nomor | Judul | jumlah | Catatan |
1 | Mesin gerbang penghalang | 1 | Termasuk dalam paket mesin |
2 | Papan pers kotak mesin | 2 | |
3 | Baut ekspansi M12 | 4 | |
4 | Pengendali jarak jauh | 2 | |
5 | Kunci Kasus | 2 | |
6 | Petunjuk | 1 | |
7 | Boom gerbang penghalang | 1 | Opsional, paket terpisah |
8 | pemegang boom | 1 | Opsional |
9 | Baut ekspansi M8 | 4 | Opsional, untuk memperbaiki dudukan boom |
10 | Kontrol Mesin Plug-in | 1 | Opsional |
Jika aksesori sistem kontrol akses yang Anda butuhkan tidak termasuk dalam daftar kemasan ini, silakan tinggalkan pesan ke layanan kami, kami akan memeriksa stok dan harga untuk Anda, dan membantu Anda melakukan pemesanan aksesori.
Peras Papan Kontrol
Port Motor: Masukkan port kabel motor 8 ujung;
Port Daya: Masukkan port kabel daya 2 ujung;
Tutup di Tempat: Ketika boom penghalang ditutup di tempatnya, 2 port akan menjadi NC;
Buka di Tempat: Saat boom penghalang dibuka di tempatnya, 2 port akan menjadi NC;
12V ditambah : Keluaran ditambah 12V;
GND: Tanah;
12V ditambah : Keluaran ditambah 12V;
OPEN: BUKA port input sinyal (ujung lain terhubung dengan port plus 12V);
TUTUP: TUTUP port input sinyal (ujung lain terhubung ke port plus 12V);
STOP: Berhenti setengah jalan saat membuka atau menutup port input sinyal (ujung lain terhubung ke port plus 12V);
Detektor Loop: Port input sinyal detektor loop (NC, secara otomatis menutup setelah dimatikan);
Buka di Tempat Sinyal NC: Buka di tempat output sinyal tutup normal NC;
Tutup di Tempat Sinyal NC: Tutup di tempat output sinyal tutup normal NC;
Peringatan
Pengontrol untuk gerbang penghalang DC brushless dirancang khusus untuk penggunaan gerbang penghalang kecepatan rendah dan kecepatan sedang. Tempat boom penghalang berjalan terus dideteksi oleh ruang motor, yang menggantikan sakelar batas yang digunakan dalam sistem kontrol penghalang konvensional.
Kombinasi hall encoder dan unit pengontrol memastikan kontrol maksimum ke tempat lari optimal boom.
Catatan
Jika beberapa fungsi khusus diperlukan, sambungan pengontrol mungkin berbeda dari yang ditunjukkan dalam ilustrasi pengkabelan ini.
Semua sinyal input (seperti tombol tekan, sakelar batas, dll.) harus dihubungkan dengan cara kontak bebas volt.
